零線和地線接反了會發生什么？

我們的用電，基本是電廠那邊的發電機發出來的，發電機有三相繞組，互相之間相差120°的電角度，接成星型接法時候，三個繞組之間有個公共點，叫中性點，這個中性點N，一般都接到大地PE里邊，所以合起來叫PEN，如果三相繞組輸出電流平衡，這條PEN線上，是不會有電流的。如果三相電流不平衡，這條線就會有電流。也就是說，在電廠發電機或者變壓器這邊，地線和零線是一條線，如果現實中地線和零線接反了（先不考慮安全問題），理論上還是一樣會和相線形成電回路，而主要壓降是落在火線和負載上，接反了耗電量是不會增大的。

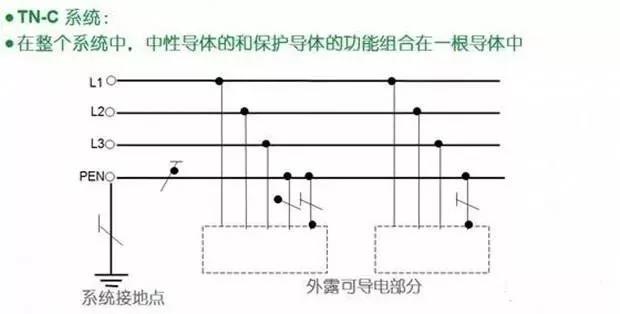

1、如果是TN-C系統，也就是我們俗稱的“三相四線制”，地線和零線在負載這邊是一條線，所以地線和零線，并不存在接反的問題，反正都要接入大地的。

2、如果是TN-S系統和TN-C-S，也就是我們俗稱的“三相五線制”，地線和零線，在用戶這邊是分開的。TN-S可以看成TN-C-S的一種理想特殊狀態，實際上是不存在的，我們民用電，基本上都是TN-C-S，零線是不允許接地的。這里的地線是保護地，不是工作地。



3、民用的TC-C-S系統，都會后漏電保護裝置，如果零線和地線接反了，漏保一般是打不上去的。



4、如果漏保失效了，零線和地線接反了，如果三相不平衡（一般都會存在的），地線就會帶電，也就是電器外殼上會有電壓，人如何觸摸上了，就會觸電了。





6、地線，很多時候都會比零線細點，接反了，如果繼續工作沒有跳閘，可能會產生發熱，引起火災隱患。
